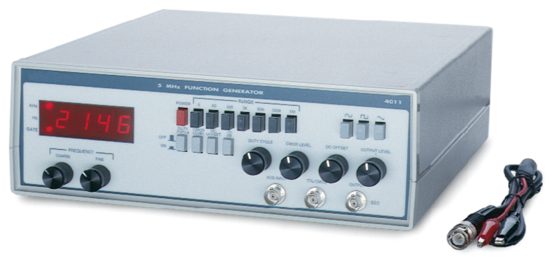

Plaša diapazona funkciju ģenerators
Nodrošina plašu frekvenču diapazonu un augstu izejas spriegumu. Piemērots eksperimentiem, kuros nepieciešamas dažādas frekvences un paaugstināts izejas spriegums.
Atrodams arī: Izglītība: Barošanas avoti un mērierīces
Specifikācijas
- Zīmols
- PASCO · SB-9549
- Diapazoni
- 0,5 Hz līdz 5 MHz septiņos diapazonos, (±1 vienība)
- Signāla formas
- sinuss (izkropļojums <1% zem 100 kHz); taisnstūris (2% simetrija, 50 nS maksimālais pieauguma un krišanas laiks); trīsstūris (98% linearitāte zem 100 kHz, 95% virs 100 kHz)
- Izejas
- 20 Vp-p bez slodzes, 10 V p-p maksimums pie 50 Ω slodzes; nepārtraukti mainīgs, 20 dB diapazons ar 20 dB soli; līdzstrāvas nobīde: ±10 V (bez slodzes), ±5 V (50 Ω slodze); TTL/CMOS saderīgs impulss
- Izvērse
- ārējs ar spriegumu vadāms oscilators, 0–10 V signāls var radīt 100:1 frekvences izmaiņu
- Barošanas avots
- 115/220 VAC, 50/60 Hz
- Piederumi
- BNC uz izolētām spailēm
Pēc pieprasījuma
Varianti un cenas
Plaša diapazona funkciju ģenerators
SB-9549Pēc pieprasījuma
